Trubkové výměníky

Spirálové protiproudé celonerezové výměníky tepla typu G - MAT

Jedná se o celonerezové spirálové protiproudé výměníky tepla, vyrobené z materiálu 17.248.4. Konstruovány jsou na primární i sekundární straně na tlak 25 barů při 160°C, nebo 16 barů při 250°C. Běžně slouží jako výměníky voda - voda, pára - voda.
Výměníky jsou odzkoušené a spolehlivě pracují jako ohříváky pára - mazut, pára - olej, pára - ropa.
Výkonově tvoří řadu pro výkony 20 kW až 4 MW.

Popis výroby a použití trubkového výměníku:
Výměníky tepla jsou určeny především pro systémy ústředního vytápění. Vyrobeny jsou z austenitické oceli stabilizované titanem s vysokou odolností proti mezi krystalové korozi. Složení této oceli umožňuje široké spektrum uplatnění. Vedle uvedených energetických zařízení je možné výměníky použít také v průmyslu potravinářském, farmaceutickém i textilním vzhledem k dobré odolnosti proti organickým kyselinám, tukům ovocným šťávám, roztokům mýdla a dalším organickým látkám.
Výměníky jsou průtokové, protiproudé, k intenzivní předávce tepla dochází na protiběžně vinutých spirálách z trubek. Toto provedení zajišťuje dobrou dilataci teplosměnných vlásenek při provozu.
Výměníky jsou svařované, nerozebíratelné, celonerezové, ve standardním provedení s ocelovými přírubami opatřenými nátěrem - na přání zákazníka je možné osazení nerezovými přírubami.

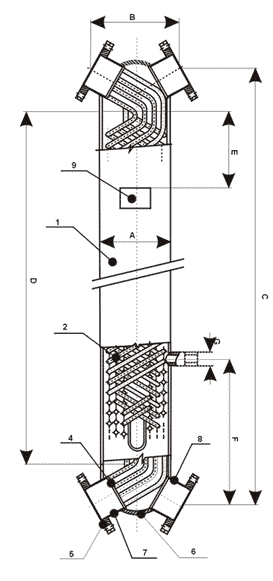

LEGENDA:
1. plášť nádoby
2. svazek trubek
3. držák trubek
4. trubkovnice
5. příruba
6. dno
7. hrdlo trubkovnice
8. hrdlo pláště
9. štítek výměníku

Uvedené tepelné výkony představují nominální velikost tepelné charakteristiky výměníku
Standardní typy výměníků tepla jsou skladem a k dodání ihned.
Individuální typy dle zadání zákazníka do 1 - 2. týdne.
