Spalinové výměníky - G-SPAL 70

G-SPAL 70
je kompaktní, vysoce efektivní, nerezový chladič, který byl navržen pro asymetrické průtoky
(strana A je určena pro průtok média s vyšší hustotou a strana B pro nižší hustotu).
U obvyklých aplikací pro G-SPAL 70 je na straně A kapalina a na straně B plyn. G-SPAL 70 je konstruován pro maximální účinnost na straně B.

Díky využití chladiče G-SPAL 70 je možno zvýšit výkon při současném snížení rozměrů u aplikací jako:
• odtahy u stacionárních motorů v systémech kogenerace a ORC
• chladiče u stacionárních motorů
• vzduchové kompresory a jiné vysokotlaké plynové systémy
• parní tepelné výměníky
• kondenzace jako proces pro oddělování kapalin a chemikálií
• systémy pro zpracování plynu (bioplyn, farmacie, potravinářství atd.)
• velké kotle a ostatní topné systémy
• ohřívače v průmyslových a procesních aplikacích

Konstrukce
G-SPAL 70 je vyrobený z nerezové oceli. Konstrukce desky je optimalizována pro aplikace s asymetrickým přenosem tepla, obvykle kapalina (strana A) / plyn (strana B). Desky jsou
k sobě navzájem spojeny řízeným vakuovým procesem pájení s použitím mědi nebo niklu jako pájky.
Téměř 1 000 kontaktních bodů mezi dvěma deskami je rovněž pájeno k sobě navzájem, což celé konstrukci poskytuje vysokou mechanickou pevnost.
Všechny přívody jsou integrovány a pájeny k horní a spodní desce. Svařování není nutné.
Všechny vnější povrchy jsou chlazeny proudící chladnější kapalinou na straně A. Tím se minimalizují energetické ztráty a je eliminována potřeba izolace a vysoce účinných tepelných krytů.
G-SPAL 70 odpovídá směrnici PED 97/23/ES, kat. 1, modul A, skupina kapalin 1.

Funkce
G-SPAL 70 nabízí vysokou účinnost; běžně více než 90 %.
Důvodem k tomu jsou:
• konstrukce s protisměrným prouděním;
• veškeré povrchy představují primární povrchy pro přenos tepla. Dva průtoky proudí vždy na jedné
  straně stěny, což poskytuje vynikající přenos tepla.
Průtok s největším objemem a s nejnižší hustotou se připojuje na stranu B s většími přívody.
G-SPAL 70 může zvládat úplnou kondenzaci jednoho média, jako je pára, nebo částečnou kondenzaci plynových směsí, jako je pára s obsahem vody.
Strana B jako komplet s dvěma vývody pro kondenzát zajišťuje odvodnění v případě, kdyby došlo ke kondenzaci.

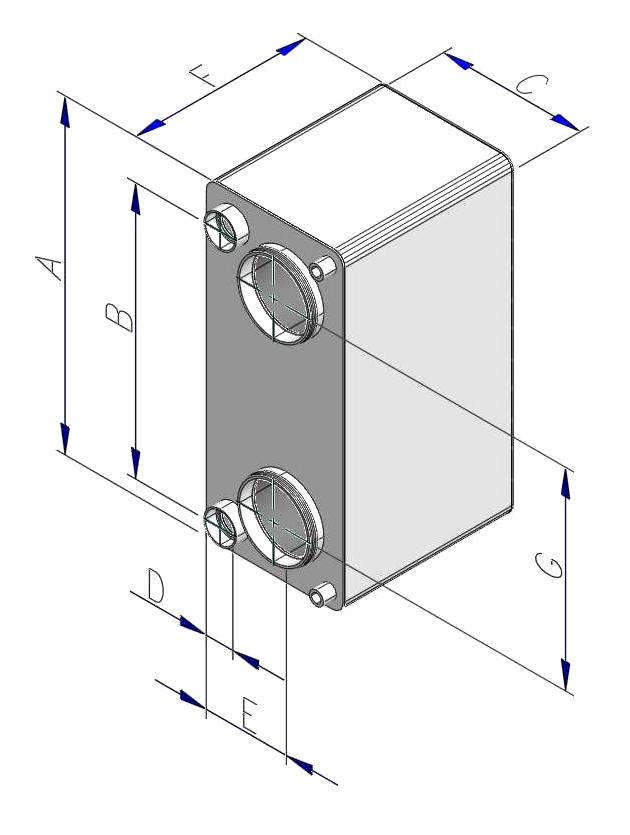

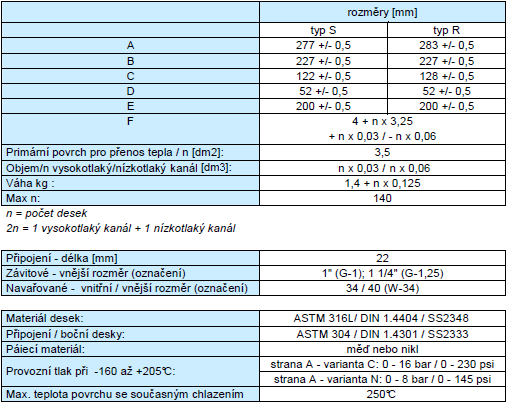

Technické údaje
