Letované výměníky - Typy připojení

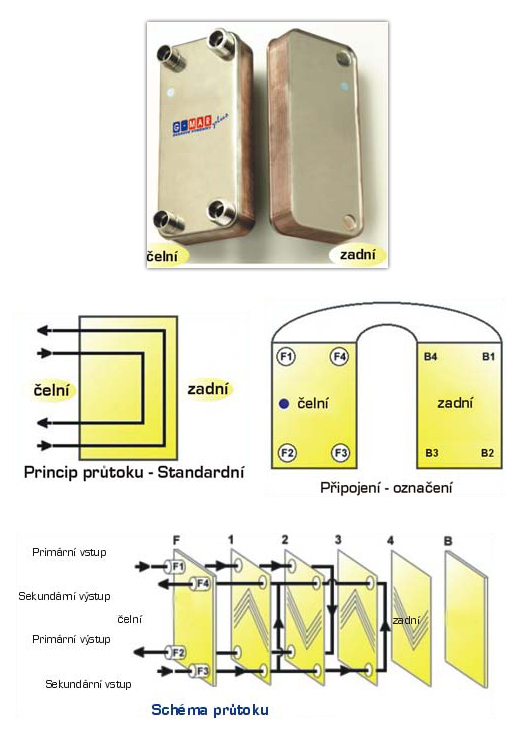

Typ 0

Standardní design

Všechna čtyři připojení jsou na čelní straně, žádné připojení není na zadní straně. Pro tento typ s čelním připojením je charakteristické:

- Primární kanál je F1/F2
- Sekundární kanál je F3/F4
- Jednocestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“ (označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál



---

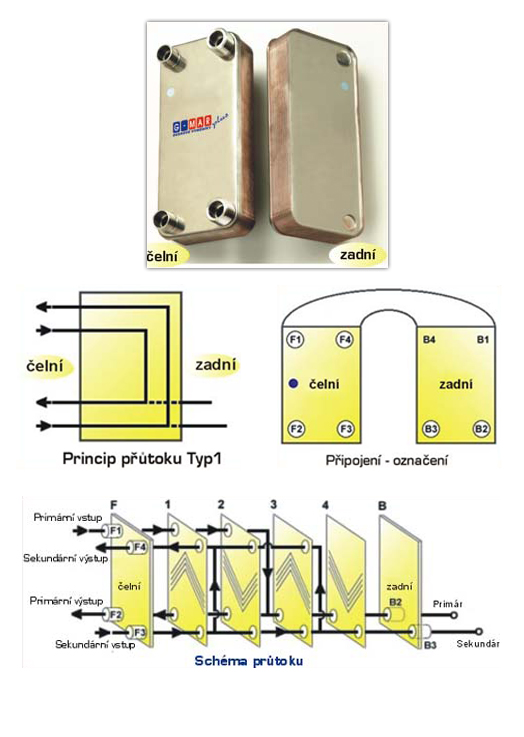

Typ 1
Standard plus B2/B3
Extra připojení na zadní straně jsou používána jako „snímací“ (např. snímání teploty/tlaku atd.). Mohou být používány pro „kontrolu“. U tohoto typu jsou jako standard vždy dvě zadní připojení. Pro tento typ se zadním připojením je charakteristické:

- 4 připojení na čelní straně
- 2 připojení na zadní straně
- Primární kanál je F1/F2
- Sekundární kanál je F3/F4
- Jednocestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“ (označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál


---

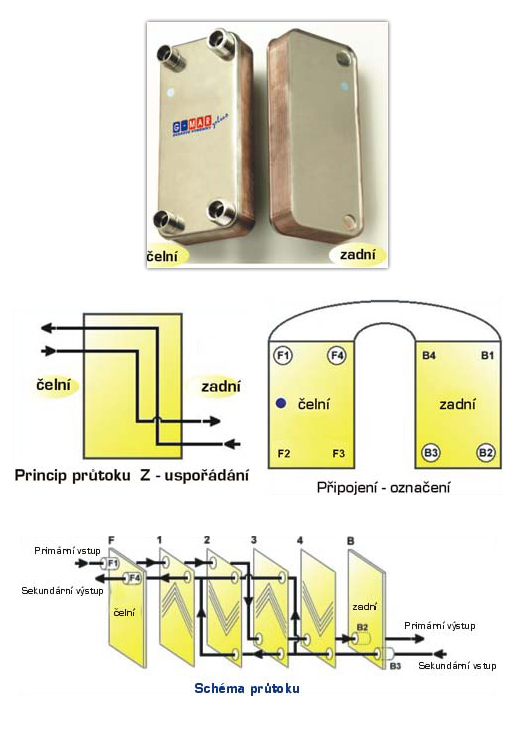

Typ 2
Z - uspořádání
Tento typ se běžně používá pro zjednodušení instalace, montáž potrubí a podobně. Je vždy doporučován pro více kompaktní instalace, kde je omezený prostor. Pro tento typ se zadním připojením je charakteristické:

- 2 připojení na čelní straně
- 2 připojení na zadní straně
- Primární kanál je F1/B2
- Sekundární kanál je B3/F4
- Jednocestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“ (označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál

---

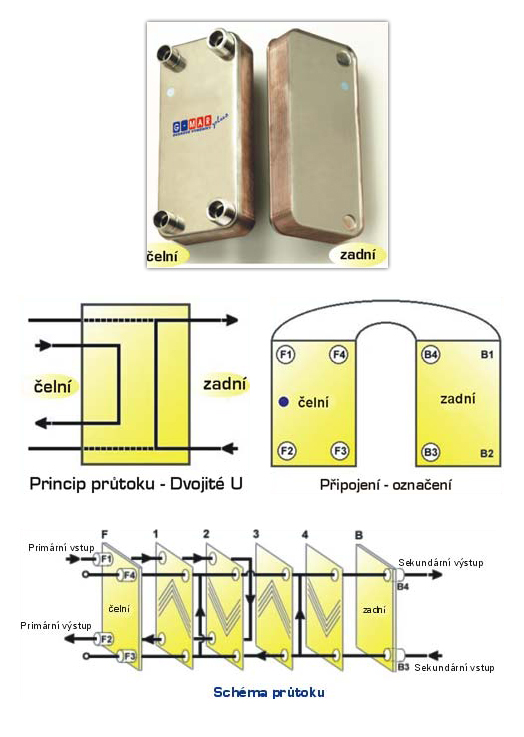

Typ 3
Dvojité - U
Tento typ se běžně používá pro zjednodušení instalace, montáž potrubí a podobně. Běžný design pro chladírenství, klimatizaci, pro tepelná čerpadla, atd. Pro tento typ se zadním připojením je charakteristické:

- 2 připojení na čelní straně (primární strana)
- 2 připojení na zadní straně (sekundární strana)
- Primární kanál je F1/F2
- Sekundární kanál je B3/B4
- Jednocestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál







---

Typ 3.1
Dvojité - U plus F3/F4
Tento typ se běžně používá pro zjednodušení instalace, montáž potrubí a podobně. Běžný design pro chladírenství, klimatizaci, pro tepelná čerpadla, atd. Extra připojení na přední straně jsou používána jako „snímací“ (např. snímání teploty/tlaku atd.). Mohou být používány pro „kontrolu“. Pro tento typ se zadním připojením je charakteristické:

- 2 + 2 připojení na čelní straně (primární strana)
- 2 připojení na zadní straně (sekundární strana)
- Primární kanál je F1/F2
- Sekundární kanál je B3/B4
- Jednocestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál

---

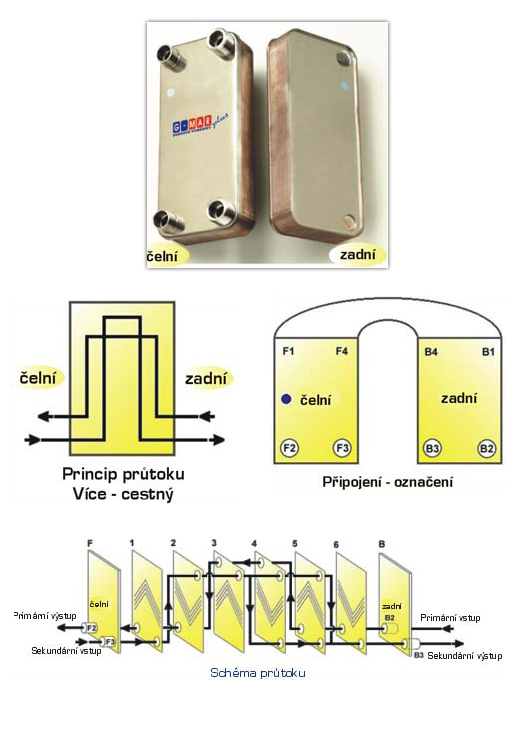

Typ 4
Více - cestný
Tento typ je běžně používán pro „zvýšení tepelného přenosu“ v případech, kde je velice malý teplotní rozdíl. Design je vždy „symetrický“, což znamená, že počet cest je stejný na primární i sekundární straně. Pro tento typ se zadním připojením je charakteristické:

- 2 připojení na čelní straně
- 2 připojení na zadní straně
- Primární kanál je F2/B2
- Sekundární kanál je F3/B3
- Aby se umožnilo odvodnění, připojení jsou vždy na spodní straně.
- Běžný protiproud
- Počet cest je limitovaný na 2.
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál v druhé cestě těsně u zadní strany



---

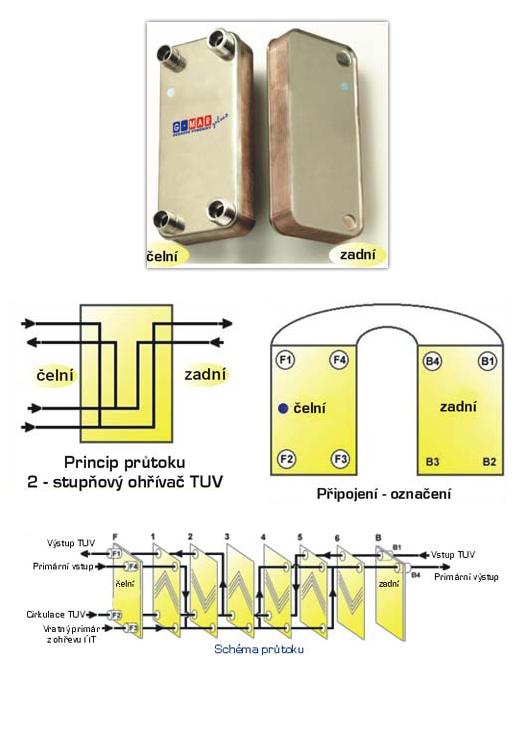

Typ 5
2 stupňový ohřávač užitkové vody
Tento typ je speciálně používán pro dvoustupňový ohřev užitkové vody.
Viz. samostatné informace o aplikacích. Pro tento typ se zadním připojením je charakteristické:

- 4 připojení na čelní straně
- 2 připojení na zadní straně
- Primární kanál je F1/F2/B1
- Sekundární kanál je F3/F3/B4
- Dvoucestný průtok pro oba kanály
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový kanál v druhé cestě těsně u zadní strany

---

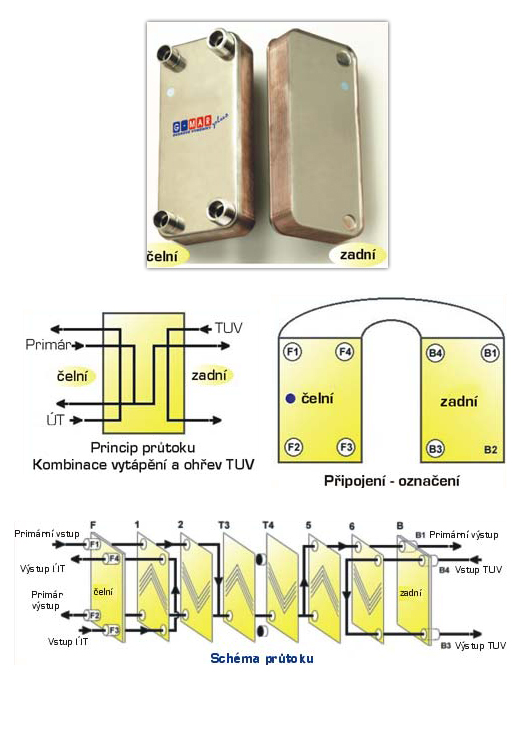

Typ 6
Kombinovaný výměník pro vytápění (ÚT) a ohřev teplé užitkové vody (TUV)
Výměník má 2 části, pracuje se 3 médii. Tento typ je speciálně používán jako kombinovaný ohřívač ÚT a·TUV.
Viz. samostatné informace o aplikacích. Pro tento typ se zadním připojením je charakteristické:

- 4 připojení na čelní straně
- 3 připojení na zadní straně
- Primární kanál je F1/F2/B1
- Sekundární kanál je F3/F4 a B3/B4
- Dvoucestný průtok pro primární médium
- Jednocestný průtok pro sekundární média
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má navíc jeden průtokový (kanál v druhé cestě těsně u zadní strany nazývá se tedy „vnější kanál“). Nicméně, počet průtokových kanálů na primární a sekundární straně je vždy stejný.

---

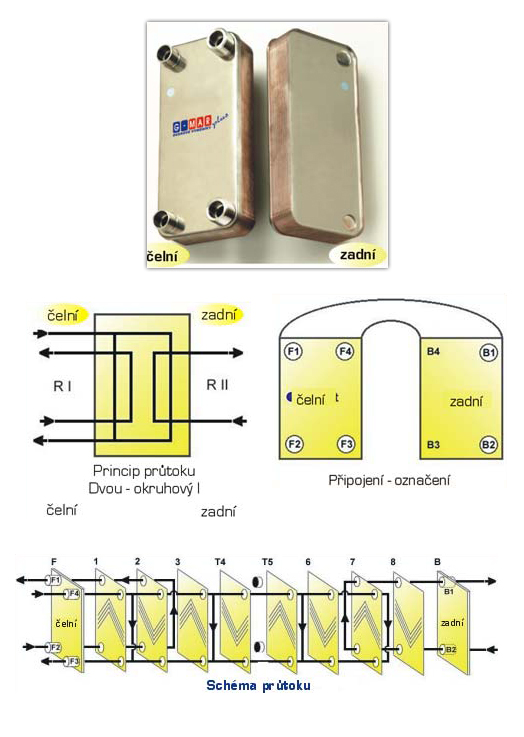

Typ 7
Dvouokruhový výměník I
Výměník má 2 části, pracuje se 3 médii. Typ se sekundárním kanálem v jednocestném průtoku (voda, teplonosné medium). Tento typ je speciálně používán pro dvoucirkulační chladírenské zařízení (DCU).
Viz. samostatné informace o aplikacích. Pro tento typ se zadním připojením je charakteristické:







- 4 připojení na čelní straně
- 2 připojení na zadní straně
- Primární kanál je F1/F2 (chladivo) a B1/B2 (chladivo II)
- Sekundární kanál je F3/B3 (voda, teplonosné medium)
- Jednocestný průtok pro obě primární média
- Jednocestný průtok pro sekundární médium
- Běžný protiproud
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má v každé sekci navíc jeden průtokový kanál.

---

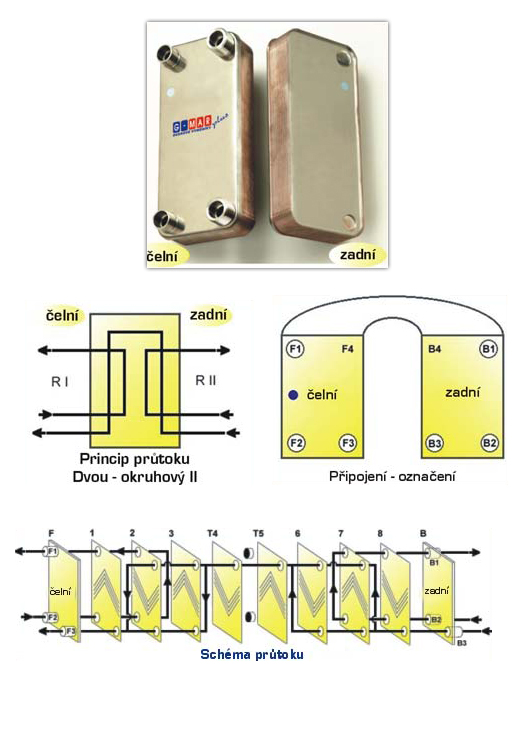

Typ 7.1
Dvouokruhový výměník II
Výměník má 2 části, pracuje se 3 médii. Typ se sekundárním kanálem dvoucestném průtoku (voda, teplonosné medium). Tento typ je speciálně používán pro dvoucirkulační chladírenské zařízení (DCU).
Viz. samostatné informace o aplikacích. Pro tento typ se zadním připojením je charakteristické:

- 3 připojení na čelní straně
- 3 připojení na zadní straně
- Primární kanál je F1/F2 (chladivo) a B1/B2 (chladivo II)
- Sekundární kanál je F3/B3 (voda, teplonosné medium)
- Jednocestný průtok pro obě primární média
- Dvoucestný průtok pro sekundární médium
- Jedna sekce je v protiproudu, další je v soudobém průtoku
- Primární kanál je vždy „vnitřní kanál“·(označený modrou tečkou)
- Sekundární strana má v každé sekci navíc jeden průtokový kanál.



··
