Letované výměníky - Typ M, L, H 57

Typ L/M/H 57 nahradil v roce 2004 starý typ L/M/H 55, od kterého se liší vyšší účinností přenosu tepla. Má mírně větší vnější rozměry než jeho předchůdce, ale díky zachování stejných roztečí hrdel lze ho plně za starší typ nahradit. Je vhodný pro okruhy vytápění, přípravy TUV, velkých solárních systémů, pro okruhy větších TČ, jako kondenzátor nebo výparník a další větší aplikace pro větší budovy nebo skupiny budov a jiné aplikace v průmyslu apod. Vyrábí se ve třech alternativách s deskami "L" pro dosažení nižších tlakových ztrát a deskami "H" pro dosažení maximální účinnosti přenosu tepla a deskami "M" jako kompromis, mezi rozumnými tlakovými ztrátami a vyšším přenosem tepla. Rovněž se vyrábí s širokou řadou připojení, typicky držíme skladem verzi s vnějším závitovým 2" připojením, lze dodat i s 2 1/2" připojením, ale i přírubovým připojením a nejrůznějším navařovacím připojením.

Schéma letovaného výměníku - typ M, L, H - 57

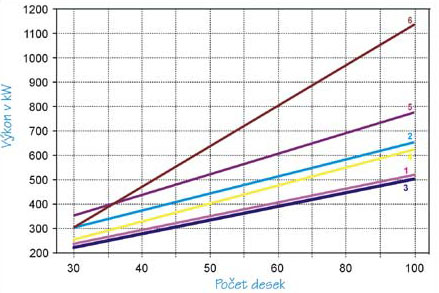

Výkonový graf (prim. voda, sek. voda) GEA - typ L - 57
prim. p. 20 kPa, sek. p. 20 kPa

Typy připojení
