Letované výměníky - Typ L, M, H 25

Typ L/M/H 25 představuje velmi rozšířený typ letovaného výměníku kompaktních rozměrů, širokou škálou provozního nasazení. Je vhodný pro okruhy vytápění, přípravy TUV, solárních systémů, pro okruhy TČ, jako kondensátor, nebo výparník a další aplikace pro bytové domy a jiné aplikace menšího rozsahu v průmyslu apod. Vyrábí se ve třech alternativách s deskami "L" pro dosažení nižších tlakových ztrát a deskami "H" pro dosažení maximální účinnosti přenosu tepla a deskami "M" jako kompromis mezi rozumnými tlakovými ztrátami a vyšším přenosem tepla. Rovněž se vyrábí s širokou řadou připojení, typicky držíme skladem verzi s vnějším závitovým 1" připojením, lze dodat i s 1 1/4" připojením a nejrůznějším navařovacím připojením.

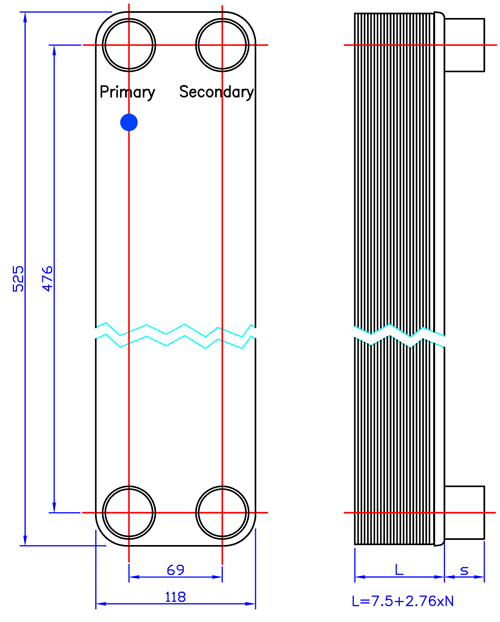

Schéma letovaného výměníku - typ L,M,H - 25

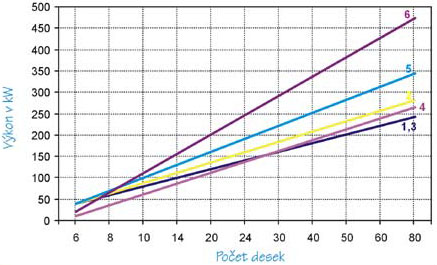

Výkonový graf (prim. voda, sek. voda) GEA - typ L - 25
prim. p. 20 kPa, sek. p. 20 kPa

Typy připojení
